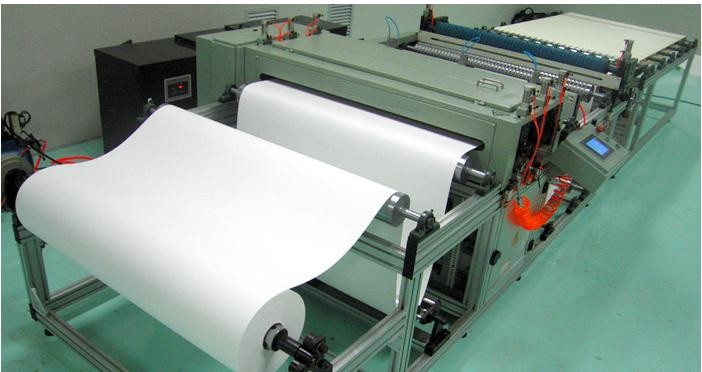

Drehfilter, der Maschine 20mm - 100mm faltende Höhe für HEPA-Filter herstellt

Profil

Die faltende Maschine ist vollautomatische Fertigungsstraße für Massenproduktion von HEPA- und ULPA-Filtern. Die Maschine nimmt mechanisches an, elektrisch und pneumatische Steuerung als Ganzes, hohe Leistungsfähigkeit, funktionieren leicht, das Laufen stabil und zuverlässig, allgemein seien verwendet Sie, um alle Arten Minifaltenfilter von Glasfasermedien herzustellen. Die Maschine ist unabhängiger totalentwurf und Fertigung. Nach Jahren von hart arbeitend, jetzt sind wir so überzeugt, dass unsere Belagsingenieure perfekte faltende Maschine bis zur internationalen Ebene herstellen. Vom Marktfeedback sind fast alle Benutzer einschließlich viele internationalen Luftfilterhersteller mit der Maschine zufrieden. Wir widmen uns immer dem Herstellungsbesten, das Maschine für Sie faltet.

Prozess des Minifaltenfilters

Medien Papier-roll→Thread Medien auf Luft sperrig seiendes roller→Turn auf dem Spannung →Media, zum imprinted→Cut zu sein, welches die unnötigen Medien umranden, um die korrekte Breite media→Apply heißes Schmelzkleber →Slow abkühlenden → Faltenfilter pack→Filter Satzes sicherzustellen, der zu Förderer belt→Cut die Medien, um einzelnes Filterpaket manuell zu machen nachgeschickt wird.

Maschinen-Komponenten

1, Medienrollenkontrollsystem: Die spezifische Spannungssteuerung ist Präzision und für das Qualitätsfalten so bedeutendes.
2, Prägung und Ziehen: Zwei Paare Prägung von Rollen, von Getriebe und von Servomotor und festigen das Ziehen von Rollen mit Servo-Antrieb. Rollen aufprägend, seien Sie der einzigartige Entwurf, zum den Falten des guten Blickes sicherzustellen und kein Schaden. Angemessener Getriebeentwurf vermeidet die Präzision, die unten wegen der Abnutzung erhält.
3, Schneidersystem aufschlitzend: Pneumatische Nutzungskontrolle mit 2 Schneidern.
4, Heiß-Schmelzekleben: 2 Düsenstangen ausgerüstet mit 96 PC von Heißschmelzedüsen mit pneumatischem Kontrollsystem. Um sich in 3 Einheiten zu trennen der bedeutet dass Betreiber nicht braucht zu schließen/die Düsen manuell eins nach dem anderen öffnend Sie wenn Sie Filterpaket von 2 oder 3 Fuß Breite falten.
5, Heiß-Schmelzeapplikator: 2 Behältereinheiten mit der genügenden schmelzenden Kapazität, der Druck der Kleberanwendung ist die Regelung, zum einer ausreichenden Stabilität des produzierten Filterpaketes, PID-Steuerung für Temperatur sicherzustellen.
6, Kühlsystem: Einige Rollen, zum der Heißschmelze Perlen unten abkühlen zu lassen.
7, Aufrichtungseinheit: Ein Paar Aufrichtungsrollen mit justierbarem faltendem Steuergestell. Einzigartiger Entwurf nimmt Raumanpassung so bequem und leistungsfähig vor.
8, Ausgangförderer: 2 Lieferungstabellen mit Geschwindigkeit-regulierten Förderbändern, die Heißschmelzeperlen kühlen unten ab, damit eine bestimmte Faltenneigung erreicht wird.
9, Operationsplatte: Touch Screen, Statusanzeige und Warnung arbeiten. Aller Parameter, der benötigt wird, ist sehr einfach, herein zu befestigen und, auch während der Maschine zu ändern, die Sie kann laufen lässt den Kleberdruck, die Spannung und die Geschwindigkeit etc. noch, ändern.
10, das Stromkontrollsystem: Ein komplettes integriertes Kontrollsystem ist genau und stabil. Bedeutende elektronische Bauelemente sind der zuverlässige gemachte International.

Spezifikation

1, Max. Diameter von Medien-Rolle 800mm
2, Max. Width von Medien-Rolle 1220mm
3, Max. Width von Filterpaket 1220mm
4, Operations-Geschwindigkeit 4~22m/min
5, verfügbare Faltenhöhe 24-96mm
6, Abstand zwischen Heißschmelze bördelt 25.4mm
7, Zahl der Heiß-Schmelze bördelt 48×2 (Linie)
8, Zahl der zählenden Geschwindigkeit (Maximum) 250/125 Falte/Minute
9, Netzspannung 25Kw
10, Druckluft 0.6m3/min
11, Profilgröße (L×W×H) 6500mm×3000mm×1100mm
12, ununterbrochene und zeitweilige Heißschmelzemuster verfügbar. Freie Anpassung des Standorts der Heißschmelze bördelt während des Maschinenbetriebs.
13, Endkleber zwischen Faltensätzen. (Kann die Faltenzahl des Filterpaketes mit 3~5 Falten ohne Kleber einstellen. Einfach zu finden und Schnitt)
