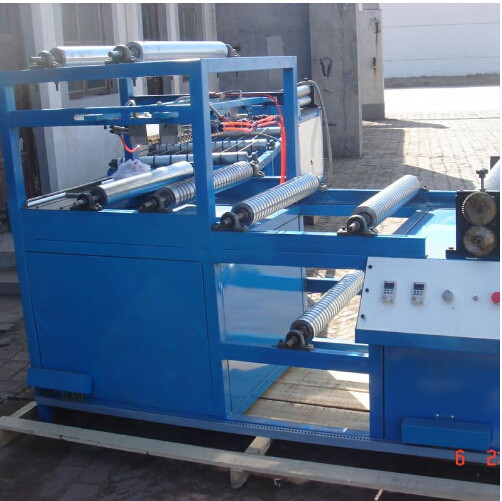

Full Auto kombinierte HEPA, das Maschine mit dem heißen Schmelzapplikator faltet und faltete Höhe 100-300mm

Full Auto kombinierte HEPA, das Maschine mit dem heißen Schmelzapplikator faltet und faltete Höhe 100-300mm

Allgemeine Beschreibung

Fertigungsstraße 1.The wird besonders angefertigt, um das Filtermaterial mit der heißen Schmelze zu falten, die gleichzeitig durch Servomotorsteuerung zuführt.

Maschine 2.This kombiniert das Drehfalten und das Messer zusammen faltend, um ein gutes Falten zu allen Arten Material sicherzustellen;


Maschinen-Komponenten

1. De-Wirbelmaschine
2. Aufschlitzendes on-line-Gerät
3. Vor-Markierung Gerät
4. Heißes Schmelzsystem
5. Messer, das System faltet
6. Kanalisation

Spezifikationen

1. De-Wirbelmaschine

A. Arbeitsbreite: 1200mm;
B. Welle mit Sperrbolzen: 65mm Durchmesser;
C. Maximallast: 150kg;
D. Maximaler Rollendurchmesser: 1000mm
E. Motorantriebs (besonders angefertigt): 0.75Kw
F. Spannungsregler
G. Maschinengewicht: 300Kg
H. Maschinengröße: 1300mm*950mm*1300mm

2. Aufschlitzendes on-line-Gerät

A. Arbeitsbreite: 1200mm
B. Sechs pneumatische aufschlitzende Messer (zwei mit runden Blättern und vier mit Kerbenblättern)
C. Druck: 0.6Mpa
D. Justierbare Schlitzbreite
E. Geschwindigkeit: 0.5m-12m/min (justierbar);
F. Maschinengewicht: 350Kg
G. Maschinengröße: 1000mm*1500mm*1100mm

3. Vor-Markierung zusammen Gerät-ausgerüstet mit heißem Schmelzsystem

A. Arbeitsbreite: 1200mm
B. Markierungsabstand: 100-300mm;
C. Leistungsstärke: 3.75Kw
D. Maschinengewicht: 400kg

4. Heißes Schmelzsystem

A. Behälterkapazität: 60L (zwei Sätze)
B. Schlauchlänge: Einheiten 3.6m-four
C. Leistungsstärke: 400W
D. Schmelzende Energie: 8Kw
E. Schmelzende Geschwindigkeit: 45kg/h;
F. Zugeführte Höchstmenge: 1000g/min;
G. Zahnradpumpe: 12cc/rev;
H. Maximale U/min der Pumpe: 45RPM;
I. Maximale Schmelztemperatur: 230 Grad
J. Heiße Schmelzart: PE/EVA/PP/PO
K. 48 versieht jede Seite mit einer Düse; Jede Düse hat ein unterschiedliches Modul und ein Satz Module werden durch vier Magnetventile (MAC USA) gesteuert;
L. Kleben von Wahl: Zwei Seiten; Eine Seite; Ununterbrochen stoßweise; Selbst; Manuell;
M. Düsengröße: 0.8mm
Druck N. 0.6Mpa;
O. Maschinengewicht: 450kg/set;
P. Maschinengröße: 1200mm*1600mm*1700mm

5. Messer, das System faltet

A. Falten von Höhe: 100-300mm (Servosteuerung-Selbstanpassung)
B. Geschwindigkeit: 0-150pleats/min (justierbar)
C. Leistungsstärke: 3.75Kw
D. Heizkraft: 4Kw (vor und Posten Heizungaluminium Platte)
E. Heizungstemperatur: 20-200 Grad (justierbar)
F. Luftdruck: 0.6Mpa;
G. Servomotorsteuerung;
H. Mit Zählfunktion
I. PLC-Touch Screen;
J. Maschinengewicht: 1950kg
K. Maschinengröße: 1670mm*1720mm*1240mm (L*W*H)


6. Kanalisation

A. Breite: 1225mm
B. Länge: 3m
C. Leistungsstärke: 0.75Kw

Anmerkungen für Spezifikationen:

1. Maschinenrahmen: Verdrängte Aluminium- und Stahlplatte;
2. Stromversorgung: 380V/3PHASE/50Hz
