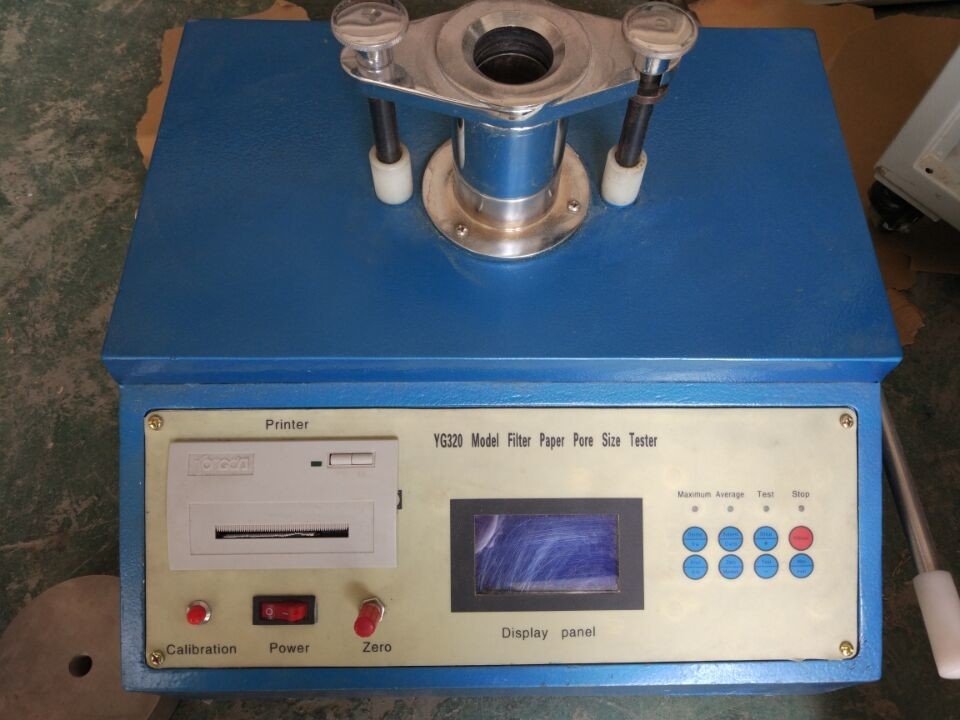

Papiertestgerät für Filterpapierpore-Größe, Luftdruck 0 - 20kpa

Papiertestgerät für Filterpapierpore-Größe, Luftdruck 0 - 20kp

Einleitung

Größenprüfvorrichtung der Pore 1.Electronic ist entsprechend Standards QC/T794-2007 entworfen. Entsprechend dem Prinzip der haarartigen Aktion, solange die gemessene Luft gezwungen durch ein flüssiges Nassmachen der materiellen Poren des Tests, die Luft aus dem Probekörper des größten Porenrohrs der Flüssigkeit heraus, damit das entsprechende Loch, als die erste Blase Druck erforderte. Unter Verwendung der bekannten Spannung der flüssigen Oberfläche bei der gemessenen Temperatur,

kann maximale Poren2.the Größen- und durchschnittlicheporengröße des Probekörpers unter Verwendung der haarartigen Gleichung berechnet werden.

Technische Parameter

1, das Luftdruck-Strecke 00.50-20.00 kpa

2, die Druckrate von 2-2.5kpa/von Minute

3, der LCD-Bildschirm zeigt 128 * 64 Punktematrix

4, die Genauigkeit von Druck ± 1%

5, die Druckentschließung von 0.01kPa

6, Öffnungsentschließung von 0.05μm

7, Öffnungsmessbereich von 4.57μm-210.8μm

8, die Probekörperstärke 0.10-3.5mm

9, das Testgebiet von 10 ± 0.2cm ²

10, das Ringdurchmesser φ35.7 ± 0.5mm

11, das Volumen von Gasflaschen 2.5L

12, Instrumentgröße (Länge × Breite × Höhe) 275 × 440 × 315

13, Energie 220V Wechselstrom

Instrumentstruktur

Das Instrument besteht mechanischen Teilen und aus elektronischem Maßkontrollsystem.

1, mechanische Teile:

Das Instrument benutzt die Kastenstruktur, bestanden aus den folgenden Teilen (sehen Sie Diagramm)

(1) prüfen das Probekörperklemmteil

Ein Druckring

B-Prüfstand

C-Druckrohr

D-Kompressionsnocken

E ziehen den Griff fest

(2) Gasflaschen

(3) Geschwindigkeitskalibrierungsplatte:

Ein Kalibrierungsschnittstellenschalter b Kalibrierungsschnittstelle (Testfluß in die Reagensauslassöffnung) c Fluss-Anpassungsgriff

(4) Bedienfeld

(5) Luftpumpe

(6) elektrische Installationen

(7) Planierenschrauben
